軟化水設備

1.軟化水

   當含有硬度離子的原水通過交換罐體內鈉型樹脂時，水中Ca2+Mg2+被樹脂中的Na+交換吸附，去掉Ca2+、Mg2+除去碳酸鹽或非碳酸鹽硬度，即為軟化水。當樹脂吸附一定量的Ca2+、Mg2+之后，就必須進行再生，再生就是用鹽箱中的鹽水沖洗樹脂層。鹽水中的Na+把樹脂上的硬度離子再置換到水中，隨再生液排出罐外，恢復樹脂交換能力，繼續軟化制水。

2.軟化水設備工作流程:

   全自動軟水器的再生可根據時間或流量來啟動，軟水器的工作過程，一般由下列幾個步驟循環組成:

A.運行(工作)

   原水在一定的壓力(0.2-0.6Mpa)流量下，通過控制器間腔，進入裝有離子交換樹脂的

容器(樹脂罐)，樹脂中所含的Na+與水中的陽離子(Ca2+，Mq2+.Fe2+等)進行交換

使容器出水的Ca2+，Mq2+離子含量達到既定的要求，實現了硬水的軟化。

B.反洗

   樹脂失效后，在進行再生之前，先用水自下而上的進行反洗。反洗的目的有兩個，一是通

過反洗，使運行中壓緊的樹脂層松動，有利于樹脂顆粒與再生液充分接觸;一是使樹脂表面積

累的懸浮物及碎樹脂隨反洗水排出，從而使交換器的水流阻力不會越來越大。

C.再生吸鹽

   當樹脂吸附一定量的鈣、鎂離子之后，就必需進行再生，時間為每運行10小時左右，須再生一次。再生過程就是用鹽箱中的食鹽沖洗樹脂層，把樹脂上的硬度離子在置換出來，隨再生廢液排出罐外，樹脂就又恢復了軟化交換能力(軟水器不可用加碘鹽、加鈣鹽作再生劑、定期向鹽箱加鹽確保鹽水飽和濃度)，再生時間在晚上最好，設備停止后吸完鹽，放置一晚上，第二天按反洗、正洗步驟清洗干凈后，再產水效果好。再生用鹽液在一定濃度、流量下，流經失效的樹脂層，使其恢復原有的交換能力。

D.置換(慢速清洗)

   在再生液進完后，交換器內尚有未參與再生交換的鹽液，采用小于或等于再生液流速的清水進行清洗(慢速清洗)，以充分利用鹽液的再生作用并減輕正洗的負荷。

E.正洗(快速清洗)

  目的是清除樹脂層中殘留的再生廢液，通常以正常流速清洗至出水合格為止。

F.再生劑箱注水

向再生劑箱中注入溶液再生一次所需鹽量的水。

3.軟水器安裝注意事項

1).無須做安裝基礎可在地基水平安裝:

2),要求設備附近地面有排污口;

3).入口水壓低于要求值，必須加裝給水增壓泵;

4),軟化出水管道為直通加熱裝置，必須加裝逆止閥，以防止熱水回流損傷樹脂，

5).保持鹽液達到飽和濃度，固體鹽液應高于液面。

6),安裝完后應沖洗管道，以防止雜質造成堵塞及污染樹脂。

7).用戶提供原水水壓、水量、水質資料及用水條件，以便我公司推薦適當型號的軟水

器?？筛鶕?jù)現場條件專門設計，提供安裝調試指導及操作培訓。

鈉離子樹脂軟化罐控制方式為全自動型控制，全自動型控制是根據周期制水量來啟動在再

生程序，設備運行時由專用流量計統計總產水量，當總產量達到設定的周期制水量時，控制器

啟動再生程序進行自動再生，設備的再生與運行時間無關，全自動軟水器選用優質樹脂交換罐

體及鹽箱。

   離子交換樹脂是離子交換反映的載體，有骨架和活性基團兩部分組成，通過離子交換反應，交換基團中的可游動離子和水中同性離子進行交換，從而將水中的絕大部分離子除去，使水質達到脫鹽提純的目的。

   軟水器由樹脂罐、水力控制閥和鹽箱三個主要部分組成，與所有其他自動軟水器不同，水力控制閥內的兩個渦輪在水流地推動下，分別帶動兩組齒輪，巧妙地根據累計流量的變化，驅動不同通道的閥門開閉，自動完成軟水器的進行、再生、清洗、排污以及鹽箱補水的循環過程，并在兩罐之間自動切換，一用一備，確保不間斷的供應軟水。

4.軟水器的用途;鍋爐軟化水、洗滌軟化水、井水軟化水等

5.軟水器的罐體材質有:玻璃鋼、碳鋼、不銹鋼

6.軟水器的運行方式有:流量型、時間性兩種

7.軟水器的操作方式有:手動操作和自動運行兩種

8.軟水器根據原水水源的硬度分:一級軟化設備和二級軟化設備

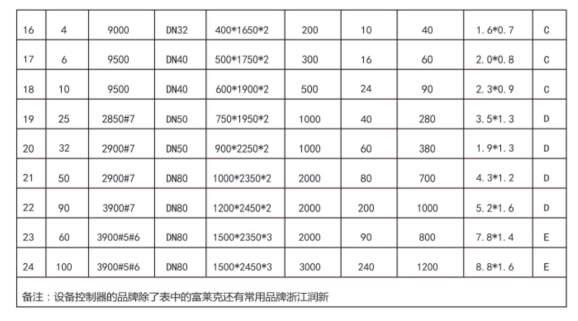

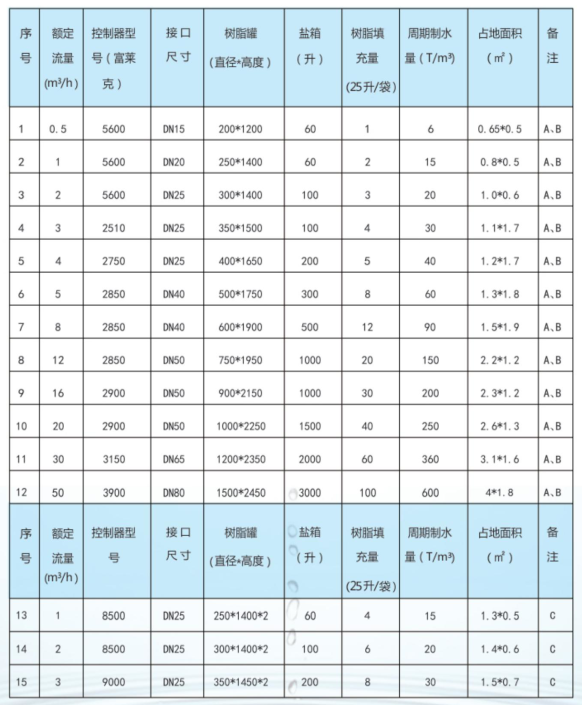

9.軟化水設備配套選型表

注釋:1)AB為單床，時間或者流量型控制，自動再生;再生時間60-160分鐘可調。

2)C型雙床，連續供水，流量控制;自動再生，一用一備

3)D型雙床，同時供水，時間或者流量控制;自動再生，交替再生。

4)E型三床，連續供水，流量控制;交替再生，兩用一備

5)水源硬度小于8mmol/L時;出水硬度不高于0.03mmol/L

6)水源硬度高于8mmol/L時:出水硬度高于0.03mmol/L;建議采用雙級軟化。

7)時間型系列:原水硬度值較低，系統壓力較穩定;用水量和用水時間相對固定的場所和

單位。

8)流量型系列:適用于原水硬度值較高，水質要求嚴，用水量和用水時間相對不固定的場

所和單位。

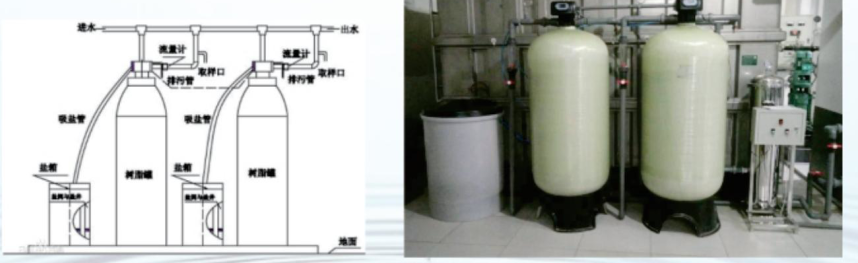

9)示意圖(1)

10)示意圖(2)
